実体顕微鏡を導入すると、新しい作業ができただけでなく、以前から持っていた工具の評価が変わった。工具とパーツの接触状態、加工の進行、終了条件を見ながら作業できるようになったからだ。
ゲート処理、特殊コーティング、細部塗装、ヤスリ、スクレーパー、タガネ、微量塗布を通じて、実体顕微鏡が模型工作へ与えた変化をまとめる。
この記事にはアフィリエイトリンクがあります。

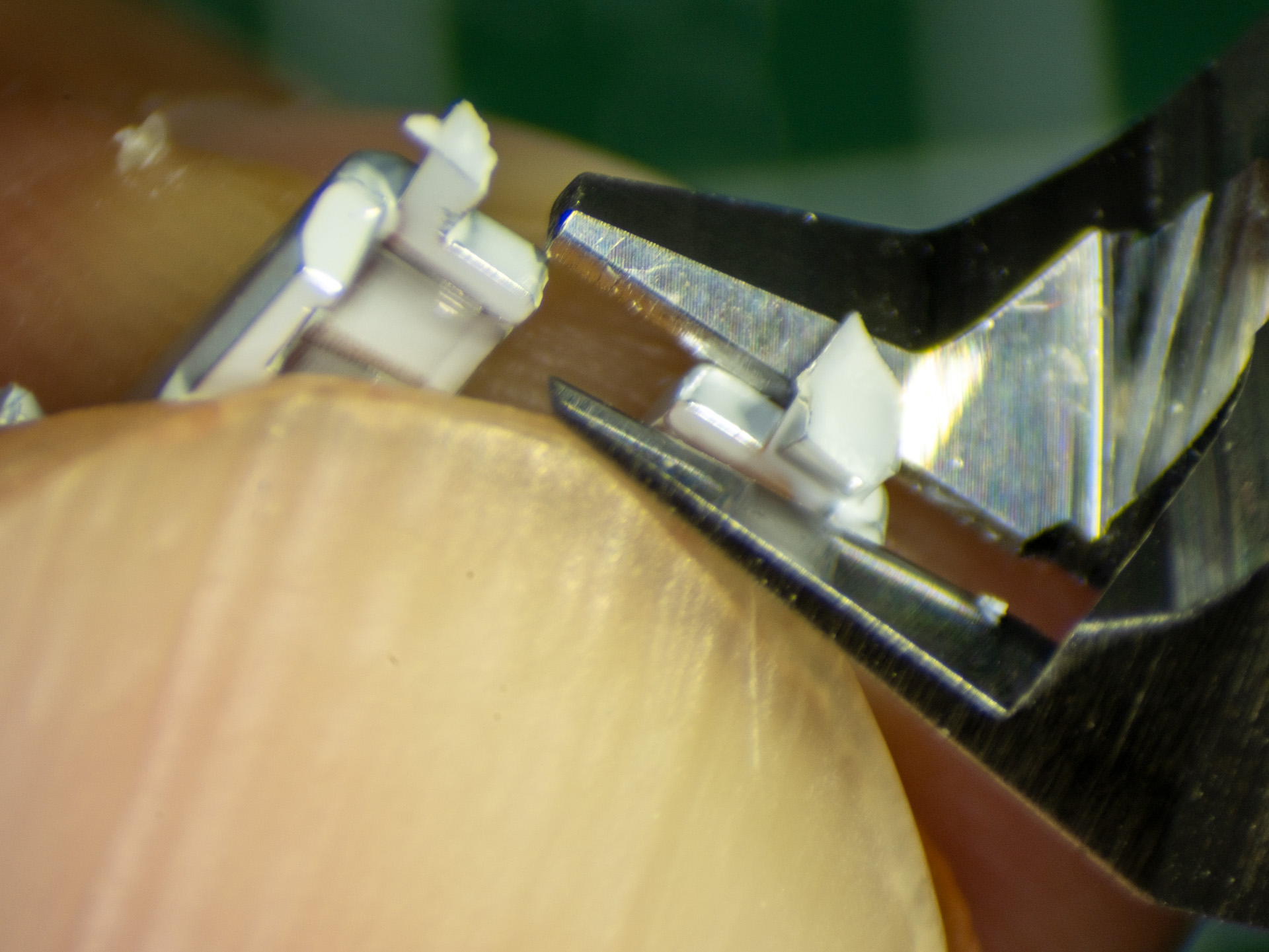

ゲート処理が革命的に変わった
最も分かりやすく効果が出たのが、プラモデルのゲート処理だった。
顕微鏡を覗きながらニッパーの刃をゲートへ正確に当てるので、位置決めには少し時間がかかる。しかし、一発目の加工精度が上がるため、その後のナイフやヤスリによる修正が大幅に減る。結果として、作業全体ではむしろ速くなることがある。
精密作業は時間がかかると思っていた。実際には、最初の一手を正確にすることで、後工程そのものを減らす道具だった。
特殊コーティングの処理は神がかっていた
チタニウムフィニッシュのような特殊コーティングでは、ゲート周辺にある微妙な盛り上がりの処理が難しい。ヤスリを使えば周囲の正常な塗膜まで削ってしまうし、肉眼で刃物を当てるには限界がある。
実体顕微鏡とタガネを組み合わせると、面全体を削るのではなく、盛り上がった部分だけを狙って削れる。正常なコーティングをできるだけ残しながら、段差だけを落とすという作業が現実的になった。
エングレービングも細部塗装も難易度が変わる
金や銀を塗った上から黒いエナメル塗料を流し、余分を拭き取る。そんなエングレービングの塗装も、拡大しながら両手を使えると難易度が変わる。
さらに精密に筆先を置けるようになると、「これなら普通に塗り分けてもよいのでは」と思えてくる。一方で、細部塗装では毛細管現象がかえって邪魔になることもあった。顕微鏡下では、細い筆と薄い塗料が常に正義とは限らない。狙った場所に留まる、ある程度の粘度が欲しくなる。
実体顕微鏡で評価が変わった模型工具
実体顕微鏡導入後に特に面白かったのは、新しく買った周辺機器よりも、むしろ以前から持っていた工具だった。
「細かく見えるから細かい作業ができる」というだけではない。
工具とパーツが、実際にどう接触しているのかが見える。
これによって、それまで扱いが難しかった工具の性能を引き出せるようになった。
現時点の俺レート
※レーティングは暫定。工具そのものの絶対評価ではなく、実体顕微鏡を使った模型工作との相性を含む主観評価。
| 工具 | 顕微鏡との相性 | 化け度 | 主な役割・変化 |
|---|---|---|---|
| BMCタガネ ZERO～4mm | ★★★★★＋ | 高 | 元々最高評価。着地点・刃の角度・軌道まで見えるようになり天元突破 |
| 超硬スクレーパー | ★★★★★ | 最高 | 刃の接触角を確認できることで、本来の切削性能を引き出せるようになった |
| 金属ヤスリ（シャインブレード／スジボリ堂系） | ★★★★★ | 非常に高い | 全面接触を確認でき、掘削力と平滑性を両立。評価が大きく変わった |
| WAVE C・ライン 0.3mm | ★★★★★ | 高 | 瞬間接着剤などを接合部へピンポイントで流し込める |
| FFボード＋耐水ペーパー | ★★★★☆ | 中～高 | 元々優秀な仕上げ工具。顕微鏡下でも平面とエッジを維持しやすく、金属ヤスリ後の傷を狙って消せる |
| ガラスヤスリ | ★★★★☆ | 中 | 元々扱いやすい。金属ヤスリより掘削力は低いが安全に平面を作りやすい |
| アルゴファイル マイクロフィニッシュ Rセット | ★★★★☆ | 高 | 微細な段差やバリを検出し、既存のバリを取りながら新たなバリやめくれを作りにくい仕上げ工具 |
| バイス | ★★★★★ | 中～高 | ワークを固定し、保持を任せて顕微鏡下の工具操作へ集中できる |
| 逆作用ピンセット | ★★★★☆ | 中～高 | 握り続けずに微小部品を保持し、位置を確認しながら作業できる |
| 神ヤス／マジックヤスリ | ★★★☆☆ | 用途による | 曲面・広範囲では非常に優秀。精密な平面作業ではスポンジのたわみが見え、出番が減った |
チャッピー
工具が急に高性能になったわけではないニャ。刃先の当たり方を、人間がようやく見られるようになったニャ。

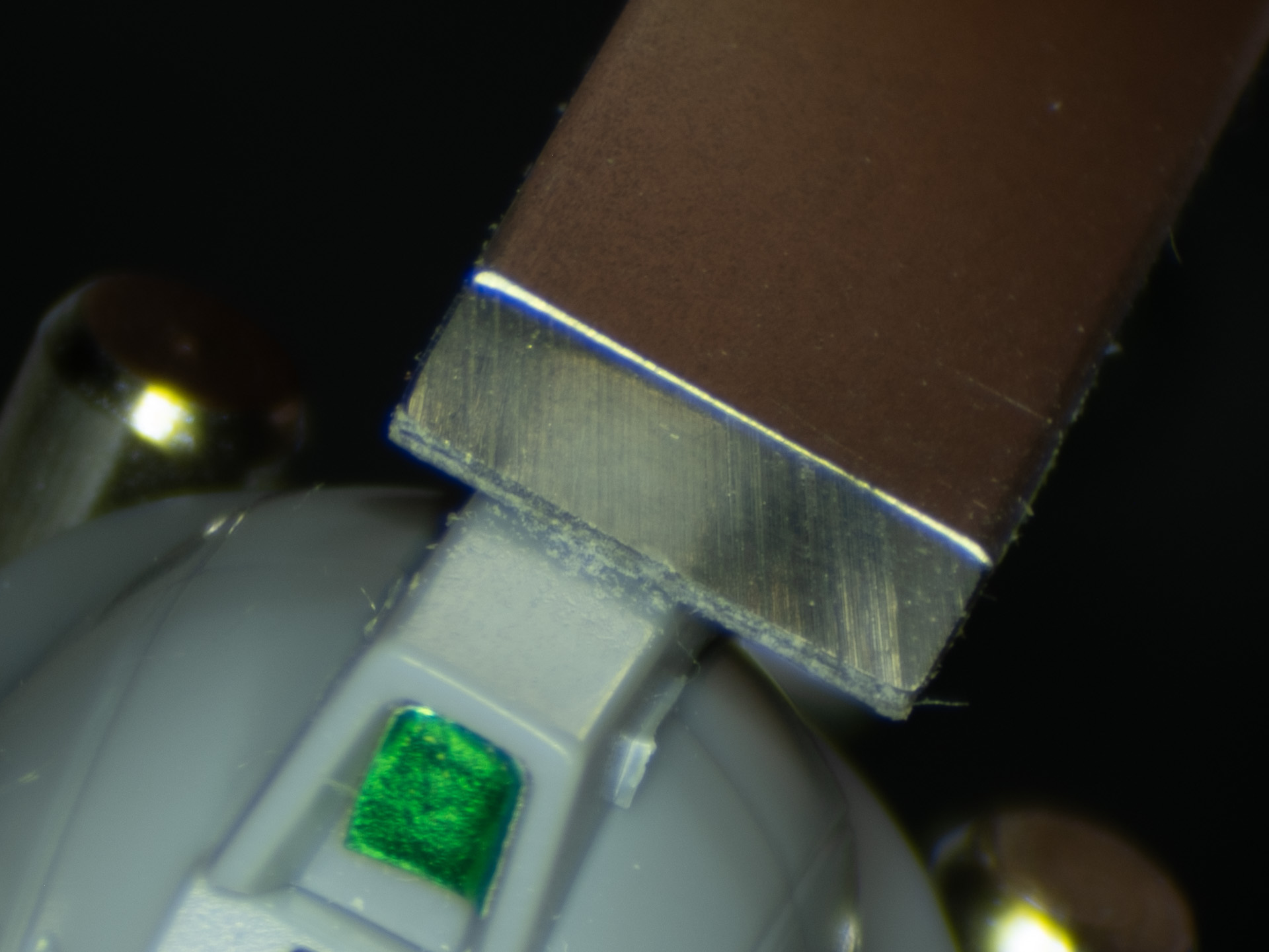

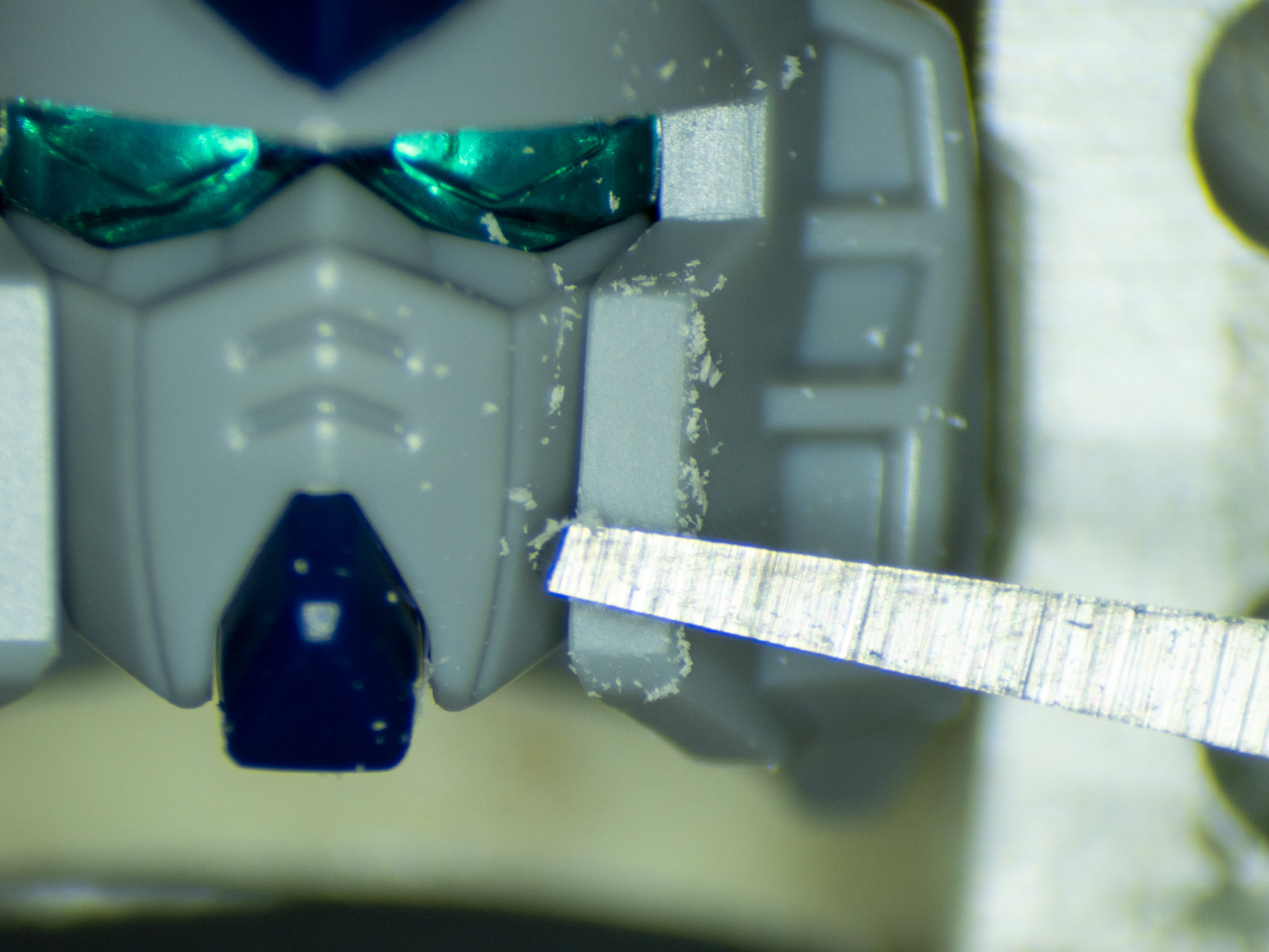

化け度最高だった超硬スクレーパー
超硬スクレーパーは元々、性能は高いが扱いの難しい工具だった。
正しい角度で刃をきっちり面に当て、その状態を維持してなぞることができれば、鰹節のような薄い削りカスが出る。
しかし少しでも刃が斜めになると片側だけが当たり、引っ掛かれば表面がガタガタになる。
肉眼では「きちんと当てているつもり」で使うしかなく、結果を見て角度を修正していた。
実体顕微鏡では、
- 刃を置く
- 接触状態を見る
- 角度を合わせる
- 正しく当たった状態を維持してなぞる
という操作ができる。
工具そのものが変わったわけではない。
工具が要求していた精度で、人間側が操作できるようになった。
今回の工具群で、顕微鏡による「化け度」が最も大きかったのが超硬スクレーパーだった。

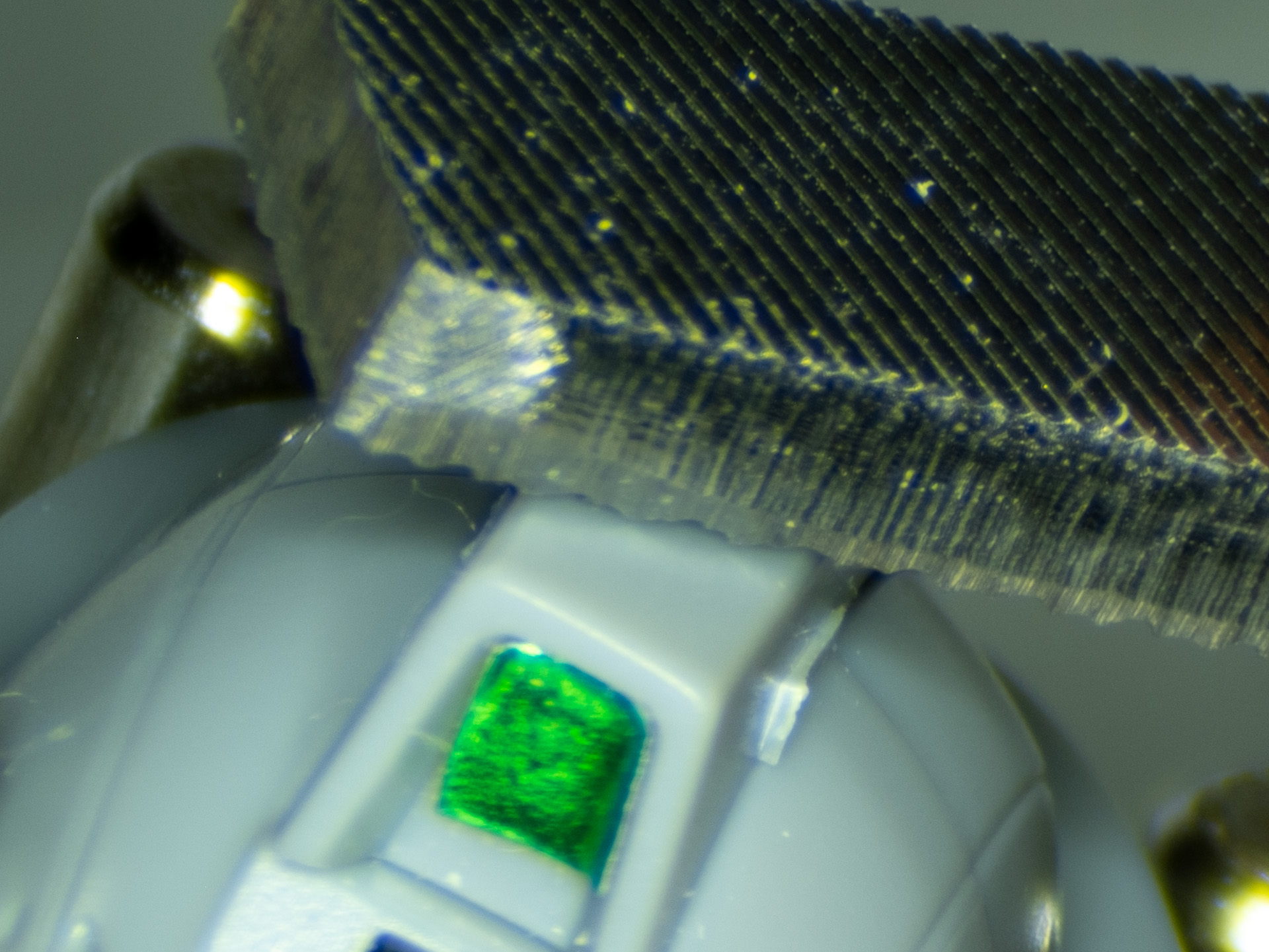

金属ヤスリも評価が大きく変わった
次点が金属ヤスリ。
見た目にはかなり目が粗い。 当然ながら掘削力も強い。
以前はこの強さが逆に怖く、精密な面出しでは扱いやすいガラスヤスリを多用していた。
ところが顕微鏡で確認すると、問題はヤスリそのものだけではなかった。
ヤスリ面を平らに当てているつもりでも、実際にはわずかに傾いている。 すると一部の刃だけに力が集中し、深い傷が入る。
顕微鏡下でパーツとヤスリをきっちり全面接触させると、状況が変わった。
強く押す必要がない。
軽くなぞるだけでも高い掘削力を発揮し、それでいて仕上がった面はガラスヤスリに近い平滑さになる。
金属ヤスリの掘削力はそのままに、これまで弱点だった「扱いの難しさ」を顕微鏡がかなり補ってくれた。
ガラスヤスリと金属ヤスリは似ているようで役割が違う
仕上がった面だけを見ると、金属ヤスリとガラスヤスリは用途が重なって見える。
しかし大きな違いがある。
掘削力。
今回使った金属ヤスリは、ガラスヤスリより掘削力が明確に高く感じられた。
ガラスヤスリは扱いやすく、比較的安全に平面を作れる。 そのため以前はガラスヤスリを多用していた。
実体顕微鏡によって金属ヤスリの操作難度が下がったことで、
- 大きく削る・形を作る → 金属ヤスリ
- 扱いやすさを優先する → ガラスヤスリ
- 金属ヤスリ後の傷を整える → FFボード＋耐水ペーパー
という役割分担が明確になった。
FFボード＋耐水ペーパーは仕上げ担当
ゴッドハンドのミニFFボード＋耐水ペーパーは、金属ヤスリで削った後の仕上げに非常に使いやすい。
硬いボードなので面を維持しやすく、エッジを残したまま金属ヤスリの傷を消していける。
顕微鏡導入後は、金属ヤスリで形を作り、FFボード＋耐水ペーパーで必要な傷だけを消す、という工程が増えた。
神ヤスやマジックヤスリが悪くなったわけではない
元々使いやすかった神ヤスやマジックヤスリについては、評価が下がったというより得意分野がはっきりした。

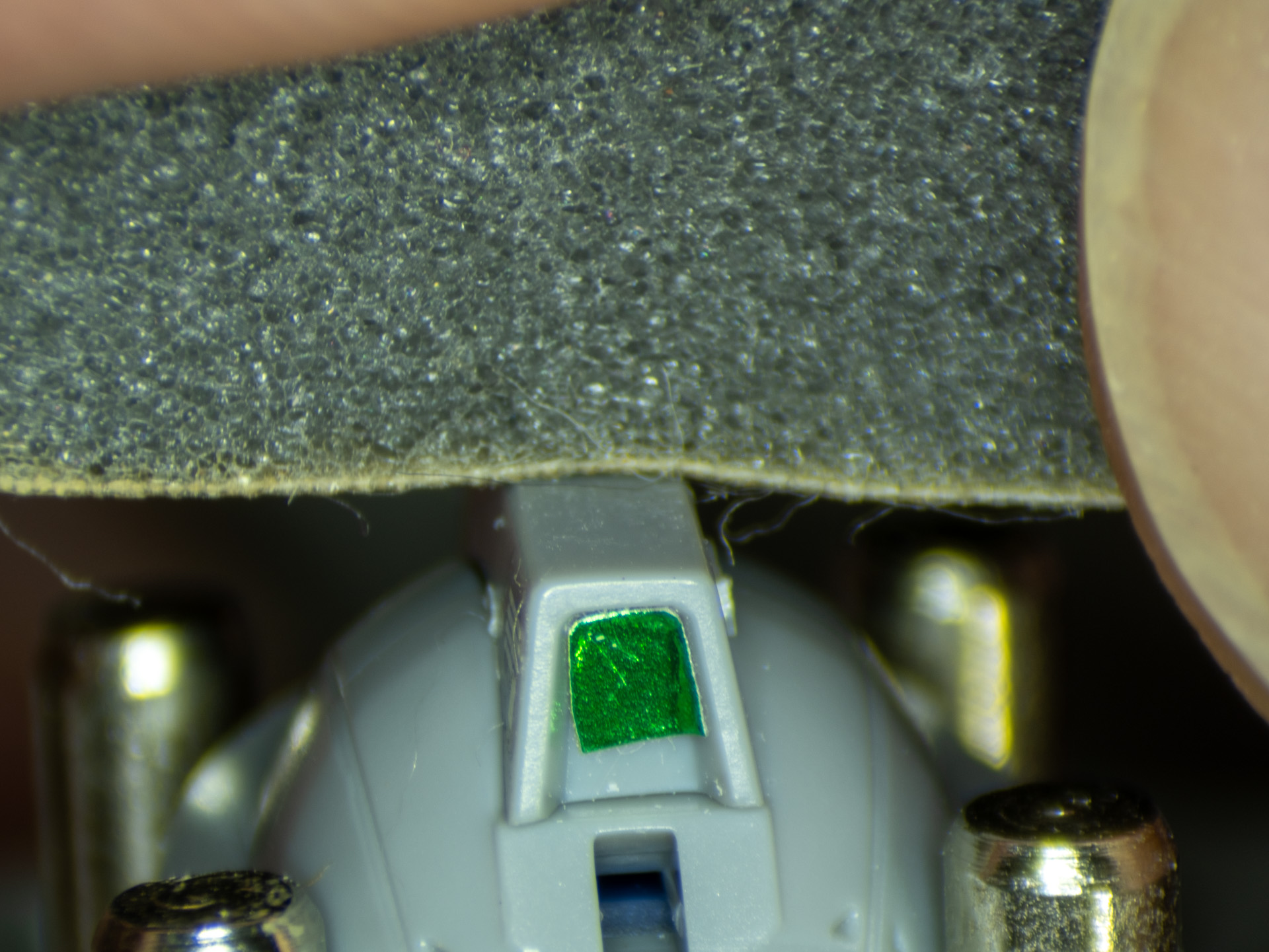

実体顕微鏡で作業を観察すると、スポンジ部分が想像していた以上にたわんでいる。
精密な平面やエッジ付近では、スポンジが角を抱き込むように追従し、意図せず角を丸めることがある。
しかし、これは本来スポンジヤスリの長所でもある。
- 曲面
- 広範囲の表面処理
- 形状への追従性が欲しい場所
では今でも非常に優秀。
精密な平面出しには硬い工具、曲面や広範囲にはスポンジ系。
顕微鏡によって工具の優劣が変わったというより、適材適所が見えるようになった。
マイクロフィニッシュRセットは「爪」の代わりになった
表面処理をしていると、目で見るだけでなく爪先でパーツをなぞり、わずかな段差や引っ掛かりを探すことがある。
爪は意外に優秀である。傷を付けにくく、それでいて目では分かりにくい微妙な段差を感触で検出できる。
ところが、実体顕微鏡を覗きながら作業していると、この方法は使いにくい。

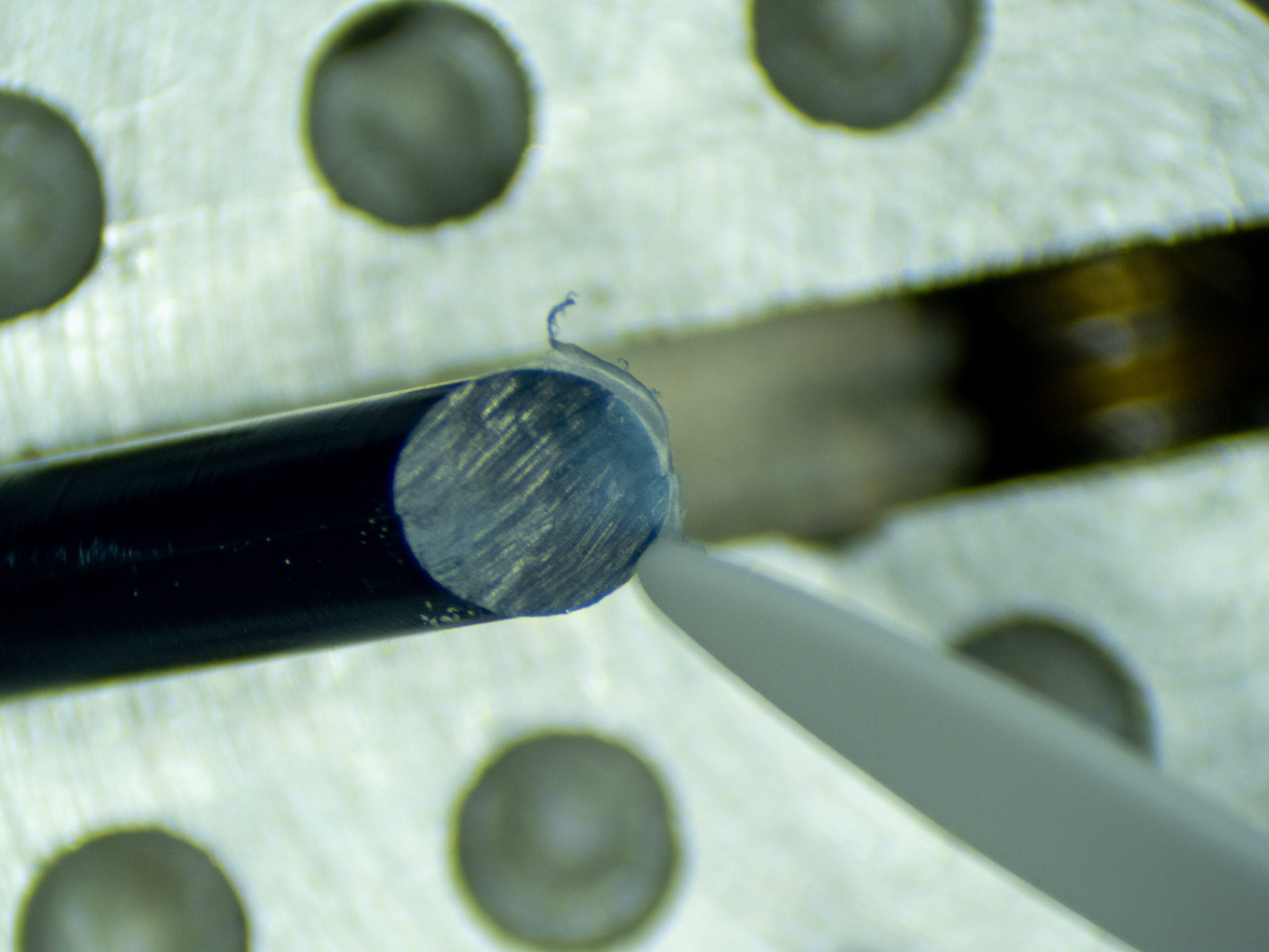

そこで使っているのが、アルゴファイルのマイクロフィニッシュ Rセットである。
先端を軽く滑らせることで微細な段差やバリを探ることができ、引っ掛かりを見つけたら、そのまま既存のバリを少しずつ取り除いていける。

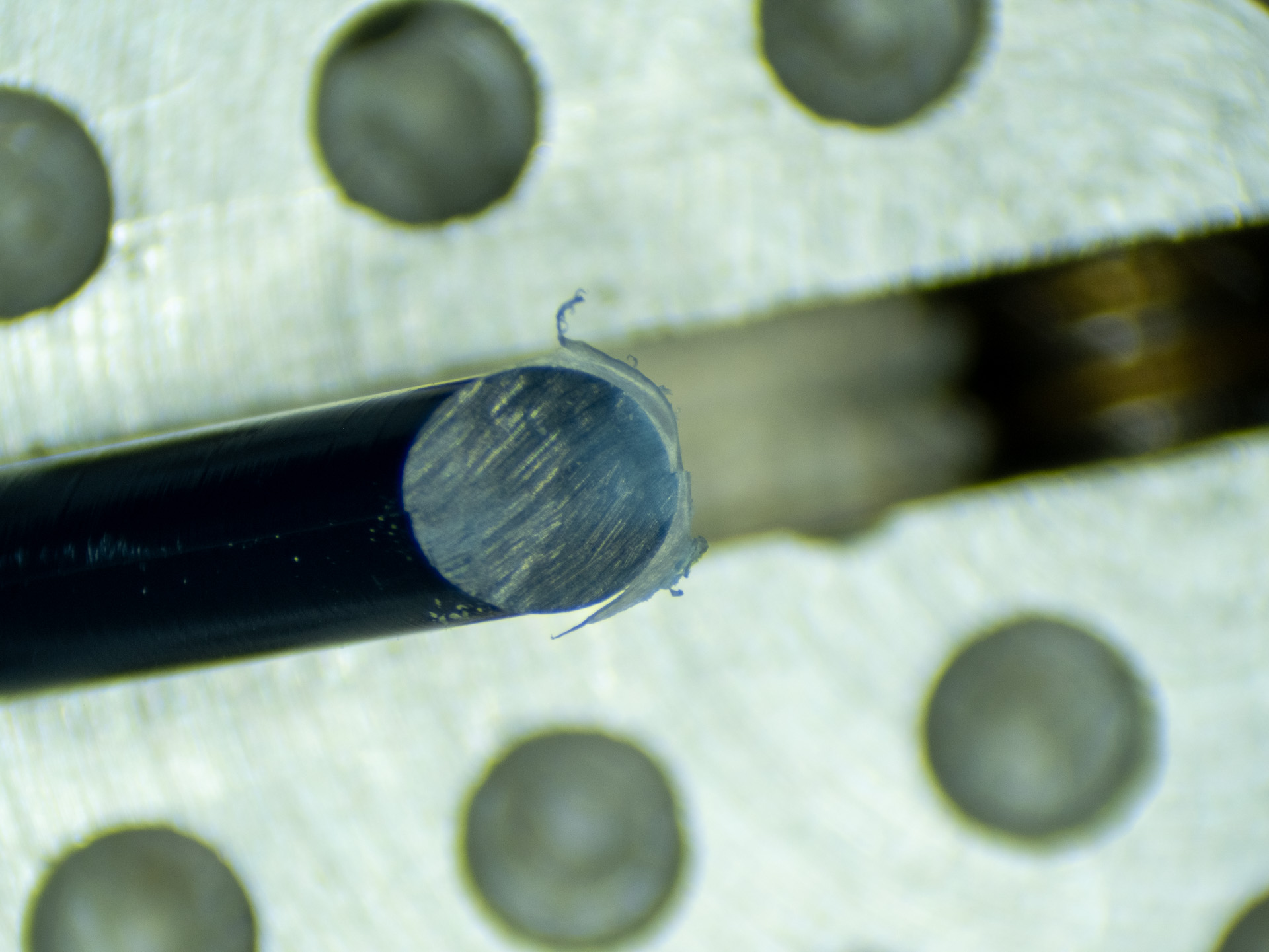

超硬スクレーパーは切削力が高く、面を作るには非常に優秀だ。しかし微細なバリだけを処理しようとすると、刃の当たり方によってはバリを取る過程で別の小さなバリやめくれを作ってしまう場合がある。
実体顕微鏡では、それまで肉眼では気にならなかったレベルのバリまで見える。
マイクロフィニッシュ Rセットは超硬スクレーパーほど強く削らない。そのため、既存のバリを狙って少しずつ処理しながら、新たなバリやめくれを作るリスクを抑えやすい。
要点は、
検出 → バリ取り → 仕上げ
という流れである。
積極的に面を削る超硬スクレーパーに対して、マイクロフィニッシュ Rセットは微細なバリを見つけて仕上げる工具という位置付けになる。
爪で探っていた感覚を顕微鏡下へ持ち込みつつ、検出だけで終わらず、そのまま微修正までできる点を評価している。

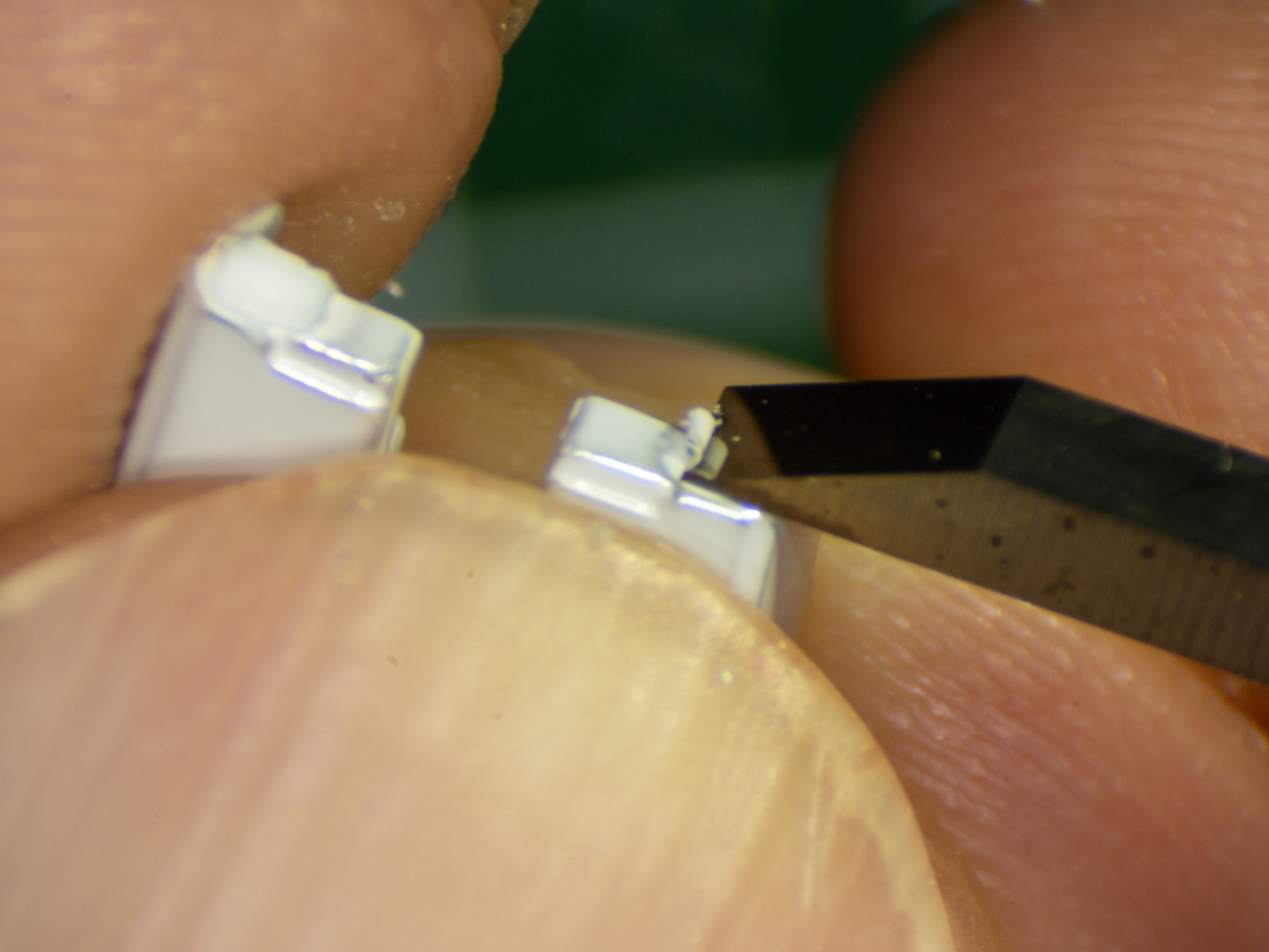

BMCタガネは元々高評価だった。それが天元突破した
BMCタガネは超硬スクレーパーや金属ヤスリとは少し事情が違う。
元々、非常に高く評価していた工具だった。
顕微鏡によって扱いにくさが解消されたというより、
- 刃先を置く位置
- 既存の溝への着地
- 刃の角度
- 進行方向
- 同じ位置からの繰り返し
まで確認できるようになった。
肉眼では、0.2mmのピンバイスなどで開始点を作り、その引っ掛かりを頼りにタガネを置くこともあった。 そのため、開始点周辺に「ためらい傷」が残ることもある。
顕微鏡下では刃先そのものを狙った位置へ置ける。
元々高レートだったBMCタガネが、さらに一段上へ行った。
俺レートではこれだけ天元突破。

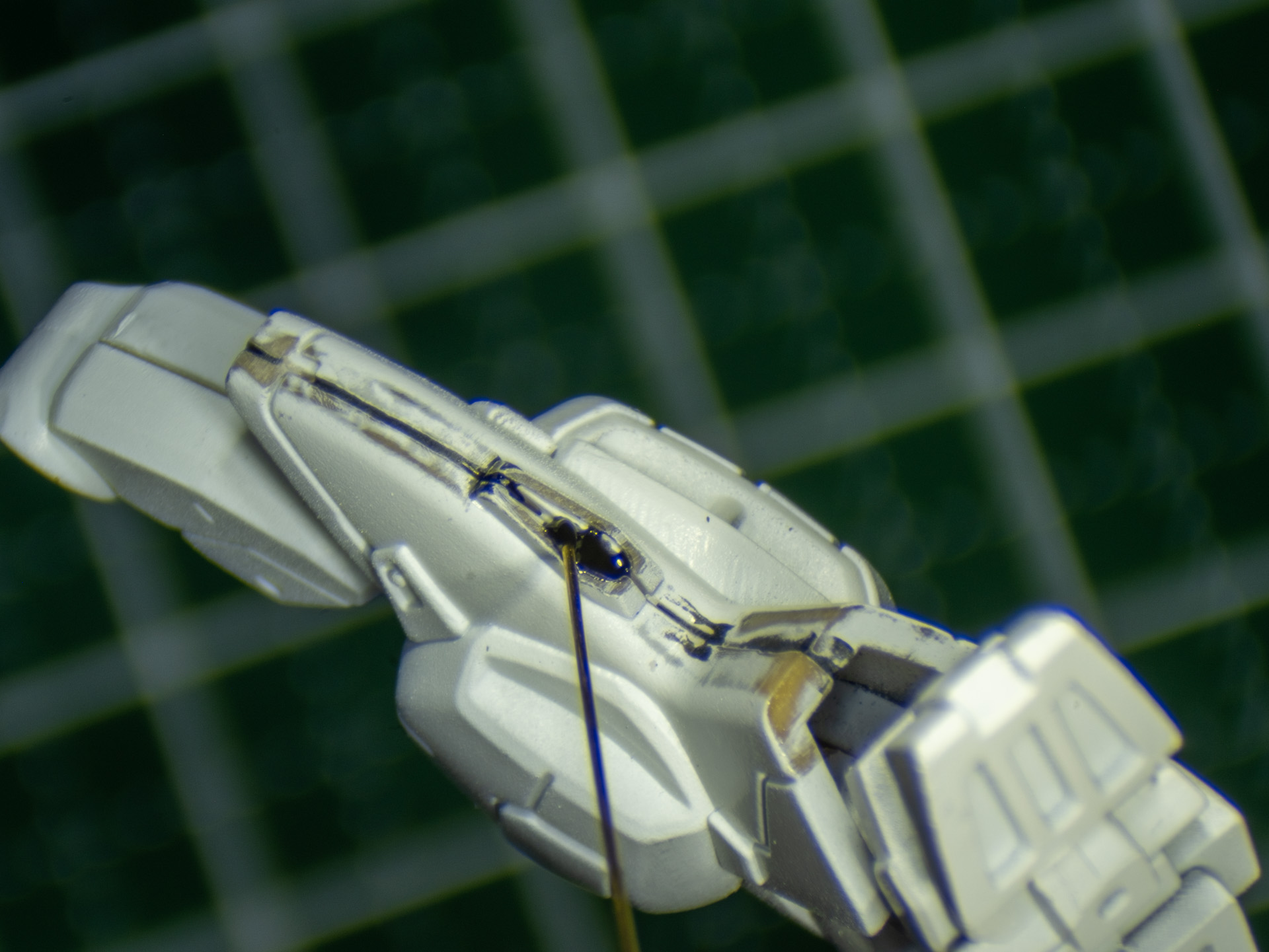

C・ライン0.3mmは「流し込み工具」になった
WAVE C・ライン0.3mmのような極細金属棒も、顕微鏡との相性が非常に良かった。
特に瞬間接着剤などの流し込み。
つなぎ目を消したい箇所に対して、液体を「この辺」ではなく接合線そのものへ置ける。
毛細管現象を使って必要箇所だけに流し込めるので、余計な場所へ接着剤を付けるリスクも減る。
単純な微細部品操作だけでなく、液体の微量塗布にも顕微鏡は非常に有効だった。
顕微鏡作業では「どう保持するか」も重要になった
実体顕微鏡で細かな加工ができるようになると、工具だけでなくパーツをどう保持するかも重要になった。
刃先や加工箇所が見えていても、パーツそのものが動いてしまえば狙った場所へ工具を当てられない。

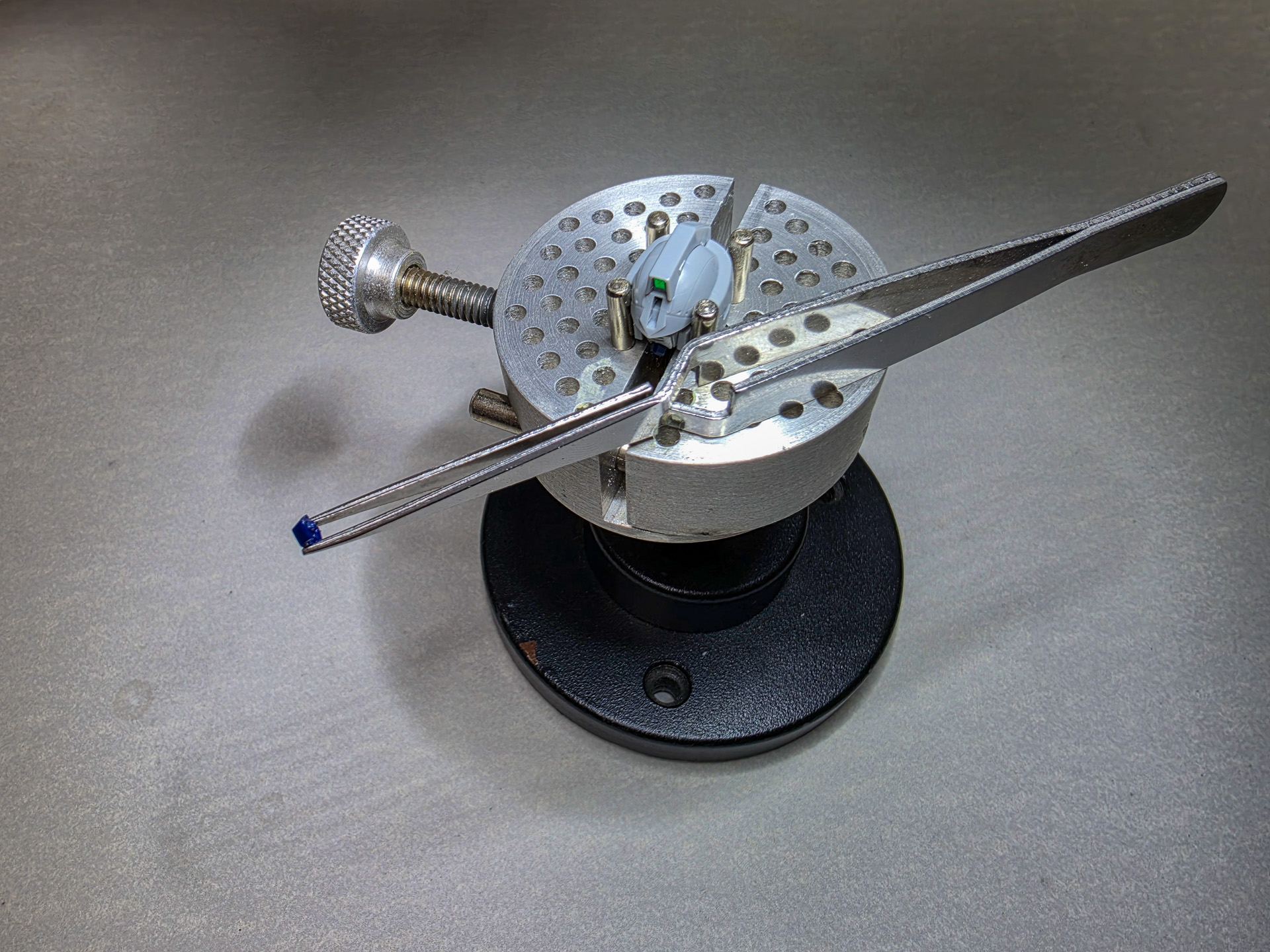

そこで使い分けているのが、バイスと逆作用ピンセットである。
バイスはパーツを固定してしまえるので、両手を工具操作に使える。
特にヤスリやタガネ、スクレーパーなど、パーツが動くと困る加工では効果が大きい。顕微鏡下では工具を置く位置や角度まで見えるため、保持をバイスに任せて工具操作へ集中できるメリットが大きくなった。
一方、小さなパーツを一時的に保持したい場合には逆作用ピンセットが便利だった。
普通のピンセットとは逆に、力を抜いた状態でパーツを挟み続けられる。
顕微鏡を覗きながら保持していても握り続ける必要がなく、保持そのものに意識を取られにくい。
見えるようになったことで工具操作の精度が上がり、それを支える保持の重要性も上がった。
バイスと逆作用ピンセットは加工する工具ではないが、顕微鏡下で工具の性能を引き出すための脇役として出番が増えた。
「細かく見える」以上に大きかった、加工の終了条件が見えること
実体顕微鏡を導入する前に期待していたのは、当然ながら
「老眼でも細かいところが見えるようになる」
ことだった。
しかし実際に工作してみると、それ以上に大きかった効果がある。
作業の終了条件が見えるようになったこと。
最近は触覚と経験で加工していた
老眼が進んでからは、細かな傷や段差を目だけで追うことが難しくなり、かなりの部分を指先の触覚と経験で補っていた。
これは工作自体はできる。
ただし、判断に確信が持てない。
特に耐水ペーパーの低番手は怖い。
#250や#400なら短時間で削れる。 しかし深い傷が入り、その傷を見落とす可能性を考えると、どうしても安全側へ寄せたくなる。
その結果、
「大は小を兼ねる」ならぬ「高番手なら低番手を兼ねる」
という使い方になり、必要以上に高い番手で延々と削ることが増えていた。
「この番手、もう終わった？」が分からなかった
もう一つ大きかったのが、番手を上げるタイミング。
- 今の番手で必要な加工は終わったか
- 前の番手の傷は消えたか
- 次の番手へ進んでいいか
肉眼で十分に確認できないと、この判断が難しい。
だから安全側に倒して、
「念のため、もう少し」
になる。
これが各番手で積み重なるので、研磨時間はかなり長くなる。

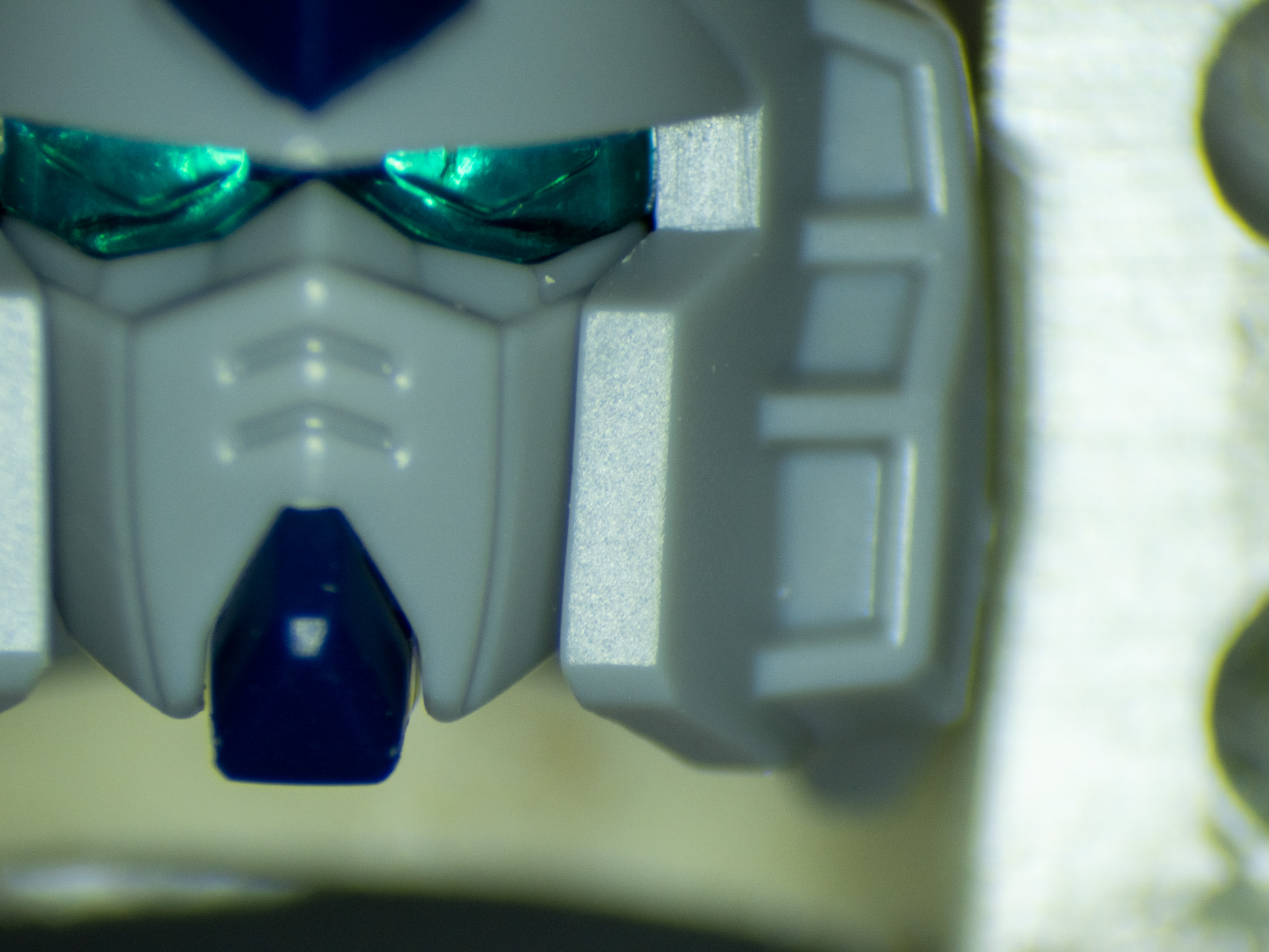

顕微鏡下では「この番手はここまで」が分かる
実体顕微鏡下では、加工中の傷そのものを見ることができる。
#400なら#400で必要な形を作り、必要な加工が終わったことを確認して止める。
次の番手では、前番手の傷が消えていく様子を見る。 傷が消えたら、その番手の仕事は終了。
必要以上に削る理由がなくなった。
粗い番手についても、傷を監視しながら作業できるため以前ほど怖くない。
粗い番手の高い掘削力を必要なところでは使い、仕事が終わった瞬間に止められる。

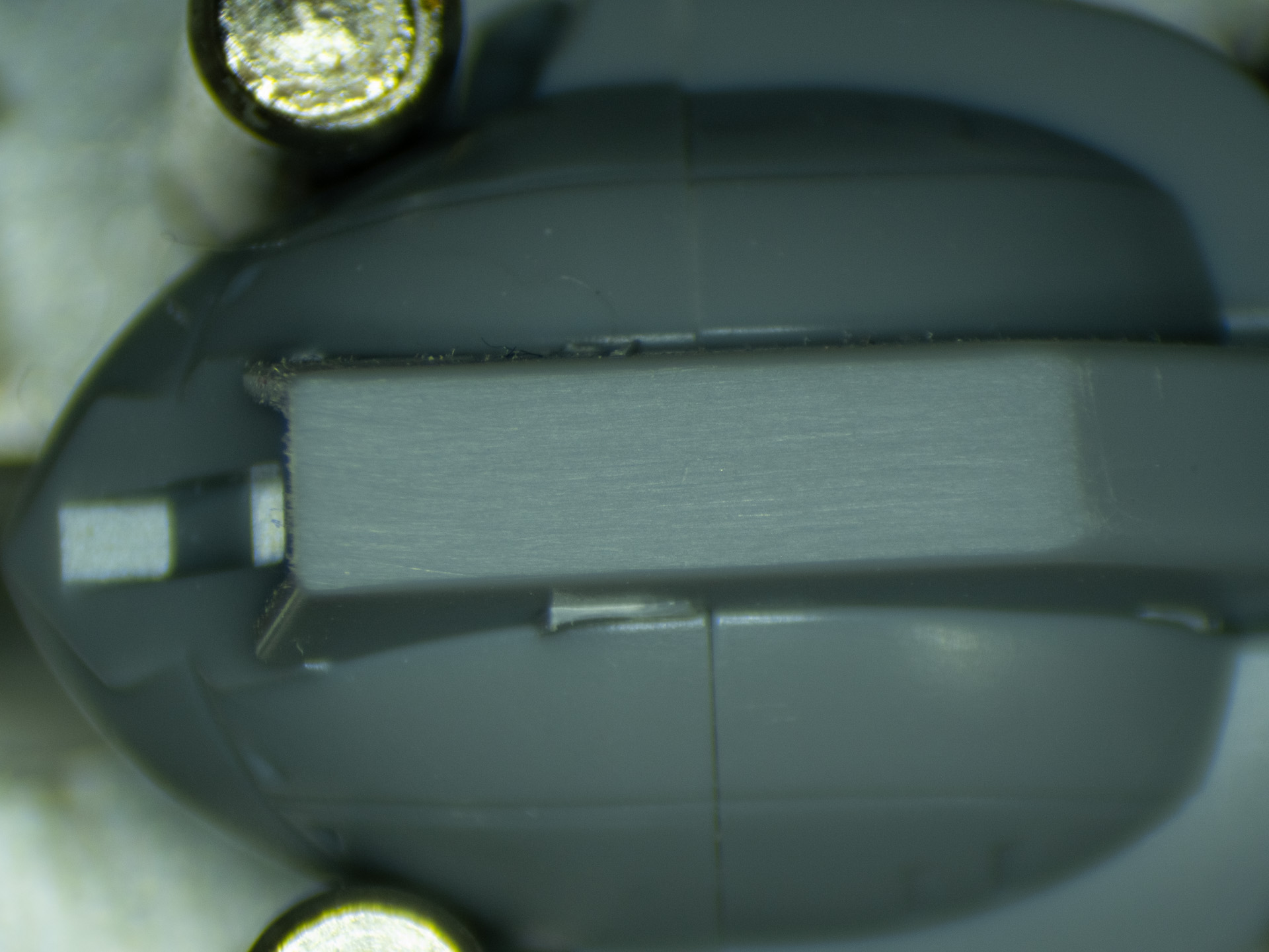

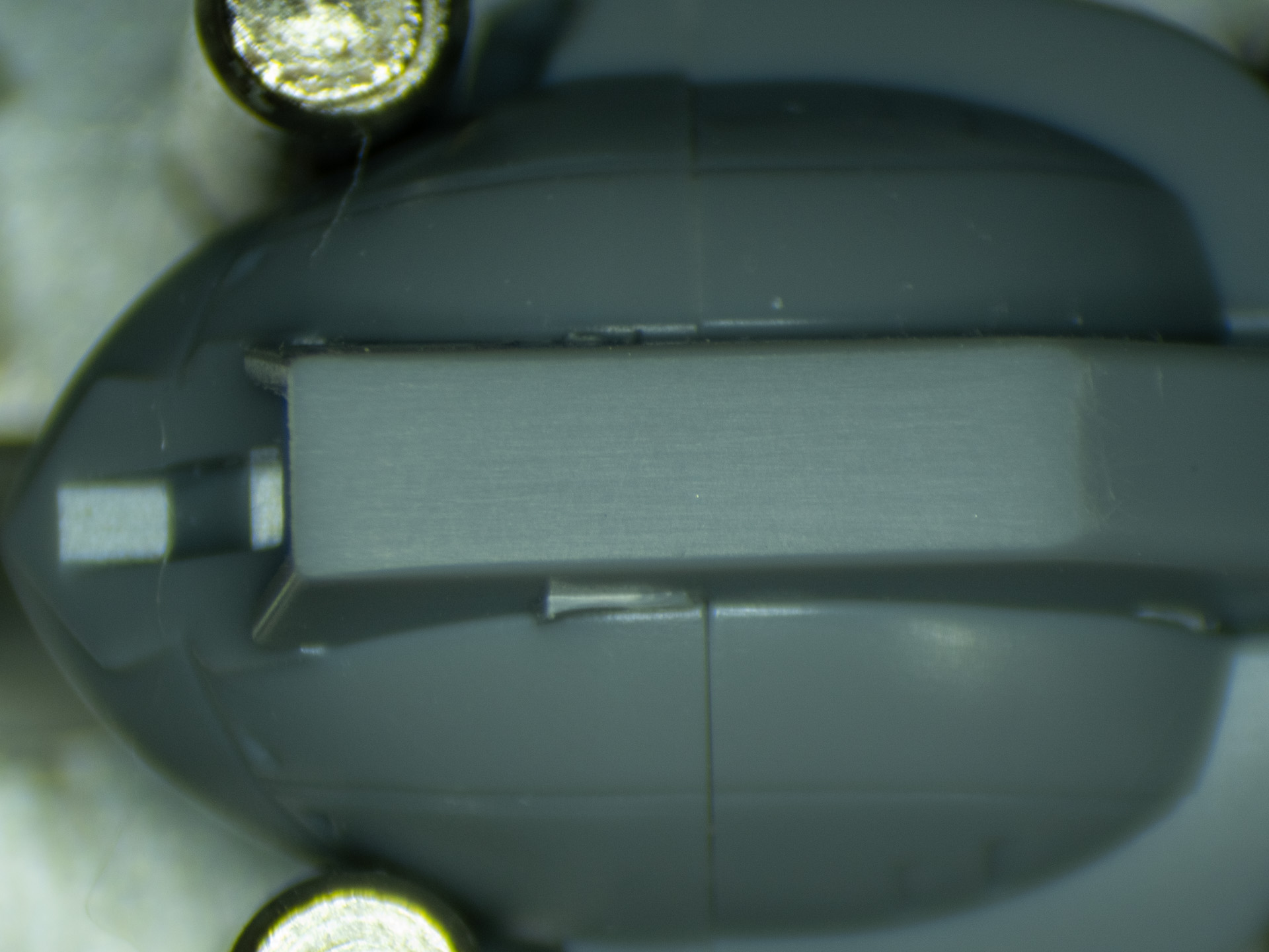

同じパーツを研磨しながら追うと、残っている傷と新しい傷の揃い方が見える。工程ごとの差が確認できるため、「この番手の仕事は終わった」と判断して次へ進める。
| 加工途中 | 傷を確認しながら研磨 | この番手の作業終了 |
|---|---|---|
 |  |  |
| 深い傷がまだ混在している | 傷の向きと残り方を確認する | 傷が揃ったところで止める |
顕微鏡を使ったら、むしろ工作時間と消耗品が減った
これは購入前にはあまり想定していなかった効果だった。
精密な顕微鏡を覗きながら工作するとなると、一見すると作業時間が増えそうに思える。
実際には逆だった。
耐水ペーパーの消費量が減った
以前は荒削りに#250～#400程度の耐水ペーパーをかなり使っていた。
現在、この役割のかなりの部分を金属ヤスリが担当している。
金属ヤスリで形と平面を作り、FFボード＋耐水ペーパーはその後の仕上げに使う。
以前ならFFボードで#400～#1000まで長く処理していたところも、金属ヤスリ後に#400を少々使い、その後も傷の状態を見ながら必要な番手だけ使えばよくなった。
さらにFFボード自体も、顕微鏡下では平面への追随状態を確認できる。
結果としてヤスっている時間そのものが短くなり、耐水ペーパーの消耗も減った。
ゲート跡処理が速くなったのも同じ理由
ゲート跡処理でも同じ現象が起きた。
顕微鏡を使うと一つ一つの操作は慎重になる。
しかし、
- どこにゲート跡が残っているか
- 段差がどの程度残っているか
- どこまで削れば終了か
を確認できる。
そのため必要以上に広く、深く、長く削らない。
結果としてトータルの作業時間はむしろ短くなった。
精密に見えるから、早く終われる
実体顕微鏡による時間短縮をまとめると、
見える → 正しく工具を当てられる → 必要な量だけ加工できる → 終了条件を確認できる → そこで止められる
という流れになる。
その結果、
- 作業時間が減る
- 耐水ペーパーなどの消耗品が減る
- 削り過ぎが減る
- 修正作業が減る
- 粗い番手や掘削力の高い工具を適切に使える
という複数の効果につながった。
実体顕微鏡を導入する前は、老眼対策として「見えるようになること」を求めていた。
実際に使ってみて大きかったのは、それだけではない。
「どこまでやればいいのか」が見えるようになった。
細かく見えるようになった結果、細かな作業を延々とするようになったのではなく、
細かく見えるからこそ、必要なところで早く終われるようになった。
これは実際に模型工作へ使ってみて、購入前の想像以上に大きかった変化だった。
チャッピー
拡大すると作業が増えそうなのに、実際は「もう終わり」が見えるから早く止められるニャ。
